Calibratori di Loop
I calibratori di loop sono strumenti portatili per la misura e la generazione di segnali analogici standard (mA) e tensione.
Le caratteristiche dei calibratori in loop
Misura, generazione e simulazione di corrente 4-20 mA, con alimentazione dell’anello per la verifica dei trasmettitori a due fili. Funzioni di step e rampa automatiche, simulazione del trasmettitore, lettura simultanea del segnale e misura di tensione. Elevata accuratezza e risoluzione, riferibilità metrologica, esecuzione compatta e robusta, con versioni a sicurezza intrinseca per l’impiego in aree classificate.
Misura di segnali analogici
lettura accurata di corrente (mA) e tensione per verificare il segnale in uscita dagli strumenti di processo.
Generazione e simulazione
erogazione di segnali mA e tensione per simulare trasmettitori e collaudare l’ingresso di sistemi di controllo.
Alimentazione del trasmettitore
funzione di alimentazione a 24 V del dispositivo in prova, per taratura del loop senza alimentatore esterno.
Funzioni di rampa e step
generazione automatica di rampe, gradini e percentuali del campo per prove ripetibili e verifica della risposta.
Modalità simultanea (source & read)
generazione e lettura contemporanea del segnale per confronto diretto ingresso/uscita.
Prova valvole e attuatori
comando graduale del segnale per verificare corsa, posizionamento e risposta di valvole e posizionatori.
Lettura in percentuale
visualizzazione del segnale sia in unità elettriche sia in percentuale del campo tarato, per lettura immediata.
Struttura compatta e trasportabile
corpo robusto e leggero per uso gravoso in campo, con batteria ricaricabile.
Esecuzioni per aree classificate
versioni a sicurezza intrinseca certificate per l’impiego in zone a rischio di esplosione.
Elevata precisione
accuratezza tipica in frazioni di punto percentuale della lettura, idonea alla taratura di strumentazione di processo.
I prodotti dei calibratori di loop
Calibratori di loop portatili per la verifica e la messa in servizio di anelli di corrente: misurano e generano segnali 4–20 mA, alimentano il loop e simulano il trasmettitore. Strumento compatto e robusto per manutenzione strumentale, con versione a sicurezza intrinseca per aree classificate.
UPS4
Calibratore di loop portatile per la verifica e la taratura degli anelli di corrente 4-20 mA negli impianti di processo. Misura, genera e simula segnali di corrente con alimentazione dell’anello, per il collaudo di trasmettitori, valvole e ingressi di sistema in campo.

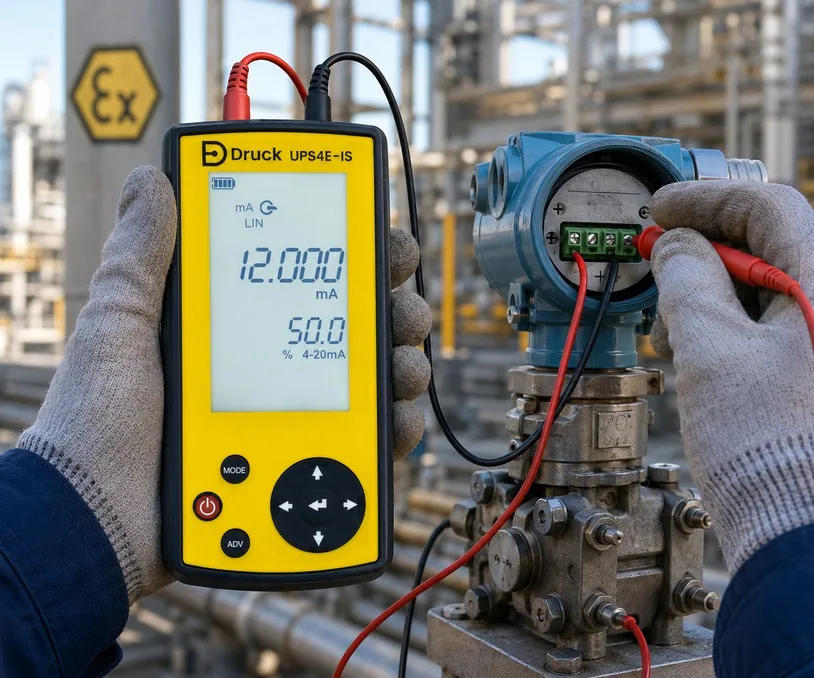

UPS4-IS
Calibratore di loop portatile a sicurezza intrinseca per la verifica e la taratura degli anelli di corrente 4-20 mA in aree classificate. Misura, genera e simula segnali di corrente con alimentazione dell’anello, in versione certificata Ex per gli impianti a rischio.
Domande frequenti sui calibratori di loop
Le risposte alle domande più comuni che riceviamo da tecnici di processo, strumentisti e responsabili di impianto.
A cosa serve un calibratore di loop?
Serve a verificare e tarare i circuiti a corrente dei sistemi di processo, misurando e generando segnali analogici standard (mA) e tensione. Permette di controllare trasmettitori, indicatori, registratori e ingressi dei sistemi di controllo, sia in campo sia in laboratorio.
Qual è la differenza tra funzione di misura e funzione di generazione?
In misura lo strumento legge il segnale prodotto da un trasmettitore o presente sul loop. In generazione (source) è lo strumento stesso a erogare un segnale mA o di tensione, per simulare un trasmettitore e collaudare l’ingresso del sistema a valle. Molti modelli operano anche in modalità simultanea, generando e leggendo nello stesso momento.
Il calibratore può alimentare il trasmettitore in prova?
Sì. È disponibile la funzione di alimentazione (in genere 24 V) che fornisce corrente al trasmettitore durante la taratura, evitando un alimentatore esterno e consentendo di chiudere il loop di misura con un solo strumento.
Cosa significa la versione IS (a sicurezza intrinseca)?
La versione IS è certificata per l’uso diretto in aree classificate a rischio di esplosione, dove l’energia elettrica dello strumento è limitata per non innescare atmosfere infiammabili. Va comunque utilizzata secondo le prescrizioni del costruttore e, dove richiesto, tarata in area sicura.
Quali funzioni aiutano nella prova degli strumenti di processo?
Le funzioni di rampa, gradino (step) e percentuale del campo permettono prove automatiche e ripetibili della risposta, mentre la lettura contemporanea in unità elettriche e in percentuale facilita il confronto ingresso/uscita e la verifica di valvole e posizionatori.
