Manometri
Strumenti a lettura diretta locale della pressione, meccanici o digitali. Semplici e affidabili, non richiedono alimentazione (versione meccanica) e forniscono indicazione immediata in campo per controllo e verifica.
Caratteristiche dei Manometri
Il manometro digitale di prova è lo strumento che misura e visualizza la pressione di un fluido su un display numerico, sostituendo il quadrante analogico con la precisione, la leggibilità e le funzioni tipiche dell’elettronica. È lo strumento di riferimento per il monitoraggio di processo e per le attività di prova e taratura, dove servono una lettura accurata e immediata e la possibilità di documentare o interfacciare la misura. Compatto, robusto e semplice da usare, unisce in un unico dispositivo la funzione di indicatore di processo e quella di strumento di riferimento da campo. Il cuore dello strumento è un sensore al silicio di ultima generazione, gestito da un microprocessore che ne linearizza e compensa in temperatura l’uscita, garantendo un’accuratezza costante su tutto il campo di lavoro e nell’intervallo di temperatura compensato.
Misura diretta della pressione
indicazione locale del valore di pressione di un fluido tramite lettura su scala o display.
Tipologie di pressione
versioni per pressione relativa, assoluta, differenziale e per vuoto, secondo l’applicazione.
Manometri analogici a molla
elemento elastico (Bourdon, membrana o capsula) con indice su quadrante graduato, senza alimentazione.
Manometri digitali
sensori a stato solido con display, elevata risoluzione e precisione, funzioni di picco e memorizzazione.
Ampio campo di misura
copertura dal vuoto alle alte pressioni, con elemento sensibile adeguato al range e al fluido.
Classe di precisione
accuratezza definita secondo normativa, dalle esecuzioni industriali agli strumenti campione per taratura.
Esecuzioni per fluidi gravosi
versioni con separatore, riempimento in glicerina o membrana per fluidi corrosivi, viscosi o pulsanti.
Custodie robuste
materiali e gradi di protezione IP idonei ad ambienti industriali, con opzioni in acciaio inox.
Attacchi di processo standard
connessioni filettate radiali o posteriori intercambiabili per montaggio diretto o su pannello.
Versioni per aree classificate
modelli idonei ad ambienti con atmosfera potenzialmente esplosiva, ove richiesto.
I prodotti per i manometri
Indicatori diretti di pressione a lettura locale per il controllo visivo immediato nei circuiti idraulici e pneumatici. Ampia gamma di diametri e classi di precisione, esecuzioni in acciaio inox e riempite di liquido per ambienti con vibrazioni o pulsazioni. Le versioni digitali offrono lettura di precisione senza banco.
DPI104
Indicatori diretti di pressione a lettura locale per il controllo visivo immediato nei circuiti idraulici e pneumatici. Ampia gamma di diametri e classi di precisione, esecuzioni in acciaio inox e riempite di liquido per ambienti con vibrazioni o pulsazioni. Le versioni digitali offrono lettura di precisione senza banco.
MTIP63
Manometro inox a molla Bourdon con attacco posterior: Manometro meccanico a molla Bourdon con cassa in acciaio inox e attacco posteriore, per la misura della pressione in impianti industriali. Conforme alla EN 837-1, è compatto e robusto e sopporta fluidi fino a 120 °C.
MTIR100-A
Manometro ATEX a molla Bourdon con attacco radiale , manometro meccanico a molla Bourdon certificato ATEX per atmosfere esplosive da gas e polveri. Ha cassa e parti a contatto con il fluido in acciaio inox 316L, attacco radiale inferiore e dispositivo di sfogo di sicurezza.
Domande frequenti sui manometri
Le risposte alle domande più comuni che riceviamo da tecnici di processo, strumentisti e responsabili di impianto.
Che vantaggi offre un manometro digitale rispetto a uno analogico?
Il manometro digitale offre una lettura più accurata e priva di errori di parallasse, una risoluzione più fine e la possibilità di scegliere l’unità di misura. Aggiunge inoltre funzioni che il quadrante analogico non ha: memorizzazione di minimo e massimo, tara, soglie di allarme, prova dei pressostati e uscite per l’integrazione in sistemi di acquisizione. La barra grafica sul display conserva comunque il riferimento visivo immediato tipico dell’analogico.
Che accuratezza si può ottenere?
I manometri digitali di prova raggiungono tipicamente accuratezze dell’ordine dello 0,05% del fondo scala, comprensive di non linearità, isteresi, ripetibilità ed effetti della temperatura sull’intervallo compensato. Questo li rende adatti sia al monitoraggio di processo sia all’uso come strumento di riferimento per la verifica di altri manometri. Il valore esatto dipende dal modello e dal campo, e va confermato sul datasheet ufficiale.
Si può usare per tarare o verificare altri strumenti?

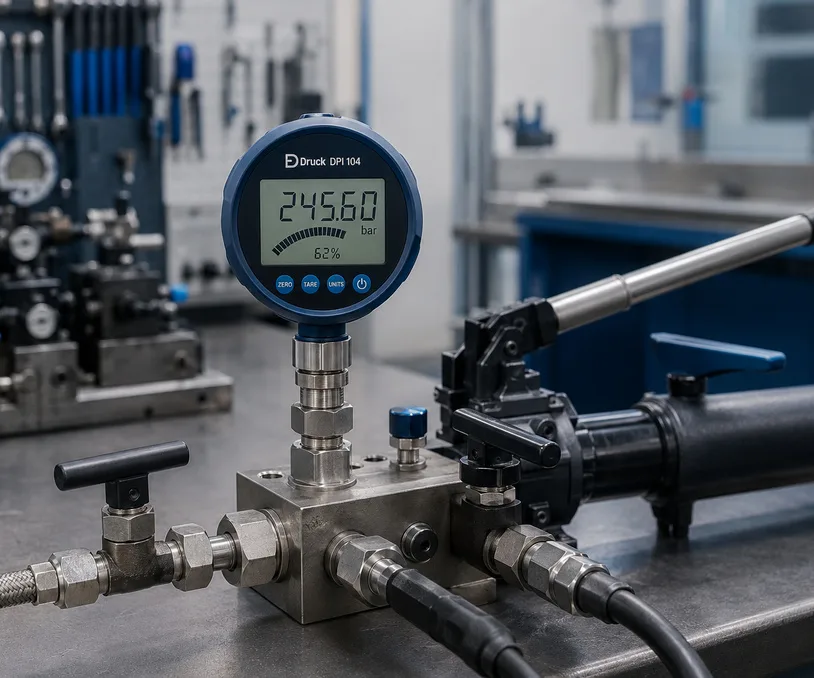

Sì. Grazie all’accuratezza elevata e alle funzioni dedicate, il manometro digitale di prova è comunemente impiegato come riferimento per la verifica e la taratura di manometri, trasmettitori e pressostati. Abbinato a una pompa manuale che genera la pressione, forma un kit di taratura autonomo: si applica la pressione, si legge il valore di riferimento sullo strumento e si confronta con l’indicazione dello strumento in prova.
Che cos'è la funzione di prova pressostati?
È una funzione che automatizza la verifica dei pressostati. Applicando una pressione crescente e poi decrescente, lo strumento rileva e memorizza i valori esatti a cui il pressostato commuta in salita e in discesa, permettendo di determinarne i punti di intervento e l’isteresi senza doverli leggere manualmente. È particolarmente utile in fase di collaudo e di taratura periodica dei pressostati.
Con quali fluidi e in quali ambienti si può impiegare?
La compatibilità con il fluido dipende dai materiali della cavità di pressione: le esecuzioni in acciaio inox coprono la maggior parte delle applicazioni, mentre per i fluidi più aggressivi si scelgono cavità in leghe resistenti alla corrosione. Per l’impiego in aree classificate sono disponibili versioni a sicurezza intrinseca; la disponibilità delle approvazioni e i relativi limiti d’uso vanno verificati sul datasheet ufficiale prima dell’impiego.
