Sensori di livello
Misura la quota di riempimento di liquidi e solidi in serbatoi, cisterne, pozzi e sili. Tecnologie idrostatiche, capacitive, radar, a ultrasuoni, magnetostrittive e a vibrazione per il monitoraggio continuo del livello o la segnalazione di soglia, adattabili a ogni fluido e condizione di processo.
Tecnologie
Misura di livello per ogni tipologia di prodotto e condizione di processo: liquidi, polveri, granulari e materiali sfusi, in serbatoi, pozzi, cisterne, vasche e canali aperti. Un’offerta tecnologica completa che spazia dalle sonde idrostatiche immergibili ai sistemi radar e ultrasuoni senza contatto, dai galleggianti magnetici e magnetostrittivi alle sonde capacitive e agli interruttori a forcella vibrante — con soluzioni per misura continua o di soglia, adatte anche ad alte temperature, ambienti gravosi e aree classificate.
Immergibili
Trasmettitori di pressione idrostatica completamente immergibili per la misura continua del livello in pozzi, serbatoi, cisterne e bacini. I sensori di livello immergibili, noti anche come sonde di livello, sono trasmettitori di pressione specifici per la misura idrostatica del livello di liquidi in serbatoi, pozzi profondi, pozzetti, bacini e pozzi trivellati. Il principio di funzionamento si basa sulla legge di Stevino: il sensore, immerso nel fluido e posizionato il più in basso possibile nel recipiente, misura la pressione idrostatica esercitata dalla colonna di liquido sovrastante. Poiché tale pressione è direttamente proporzionale all’altezza della colonna e alla densità del fluido, il valore misurato viene convertito in una lettura di livello lineare e continua.
Paletta / magnetici
Indicatori e trasmettitori a galleggiante magnetico per la misura continua o la segnalazione di livello in serbatoi di liquidi. Il galleggiante segue la superficie del fluido trasmettendo la posizione tramite accoppiamento magnetico, senza componenti elettronici a contatto con il prodotto: soluzione meccanica robusta, di facile lettura e adatta anche in assenza di alimentazione.
Diapason
Interruttori di livello a forcella vibrante per la segnalazione di soglia su liquidi e solidi granulari. La forcella oscilla alla propria frequenza di risonanza; il contatto con il prodotto smorza la vibrazione e attiva la commutazione. Insensibili a turbolenze, schiume e variazioni di densità, non richiedono taratura né manutenzione.
Capacitivi
Sonde capacitive per la misura di livello continua o di soglia su liquidi, polveri e materiali sfusi. La variazione di capacità tra sonda e parete del recipiente, dovuta alla presenza del prodotto, viene convertita in un segnale proporzionale al livello. Adatte anche a fluidi conduttivi e non conduttivi, con esecuzioni per alte temperature e ambienti gravosi.
Magnetostrittivi
Trasmettitori di livello ad alta precisione basati sul principio magnetostrittivo: un galleggiante magnetico scorre lungo l’asta di misura e la posizione viene rilevata con risoluzione millimetrica. Soluzione ideale per la misura continua accurata su serbatoi di liquidi, con eccellente ripetibilità e nessuna deriva nel tempo.
Radar
Trasmettitori radar per la misura di livello senza contatto su liquidi e solidi. L’onda elettromagnetica riflessa dalla superficie del prodotto permette una misura indipendente da densità, temperatura, pressione e presenza di vapori, con installazione dall’alto e nessun contatto con il fluido: adatta a serbatoi di processo, stoccaggio e applicazioni gravose.
Ultrasuoni
Sensori a ultrasuoni per la misura continua di livello senza contatto su liquidi e fanghi. Il tempo di volo dell’impulso acustico riflesso dalla superficie determina il livello, senza parti in movimento né contatto con il prodotto: soluzione economica e di facile installazione per serbatoi, canali aperti, vasche e stazioni di sollevamento
Sensori di livello
La nostra gamma copre l’intero spettro delle tecnologie di misura di livello, con soluzioni per liquidi, paste, granuli, polveri e materiali sfusi in serbatoi, pozzi, vasche, canali aperti e acque reflue. Dalle sonde idrostatiche da immersione agli indicatori a galleggiante magnetico, dagli interruttori a lama vibrante alle sonde capacitive, fino ai trasmettitori magnetostrittivi ad alta precisione e ai sistemi radar e ultrasuoni senza contatto: per ogni applicazione — misura continua o segnalazione di soglia, indicazione locale o integrazione di processo, condizioni standard, alte temperature o aree classificate — proponiamo la tecnologia più adatta e affidabile.
CLS2
Sonda capacitiva compatta per il rilevamento di livello di soglia su liquidi e solidi. La presenza del prodotto varia la capacità del sistema sonda-serbatoio, convertita in una commutazione; soluzione semplice e senza parti in movimento per allarmi di minima e massima.
CLS4
Sonda capacitiva per la misura di livello continuo su liquidi, paste e solidi. La capacità del sistema sonda-serbatoio varia in proporzione al prodotto presente ed è convertita in un segnale continuo di livello, con esecuzioni a stelo o a cavo per recipienti di diverse profondità.
CLS7
Sonda capacitiva per applicazioni gravose ad alta temperatura e in aree classificate, per la misura di livello continuo o di soglia. La variazione di capacità del sistema sonda-serbatoio è convertita in segnale, con costruzione e certificazioni idonee a processi severi e potenzialmente esplosivi.
Meter
Misuratore di livello a ultrasuoni senza contatto con funzioni di misura di portata in canali aperti. L’eco riflessa dalla superficie è convertita in livello con compensazione di temperatura; adatto a liquidi e solidi in serbatoi e vasche e alla portata su stramazzi e canaline.
MLS1
Interruttore di livello a galleggiante magnetico per la segnalazione e l’allarme di soglia su liquidi puliti. Un galleggiante con magnete segue la superficie del liquido e aziona uno o più contatti di soglia senza contatto elettrico diretto con il fluido, per protezioni di minima e massima affidabili.
PTU50
Sensore di livello a ultrasuoni compatto senza contatto per la misura continua in serbatoi, vasche e pozzetti. L’eco riflessa dalla superficie è convertita in livello con compensazione di temperatura, in esecuzione integrata di semplice installazione per liquidi e solidi.

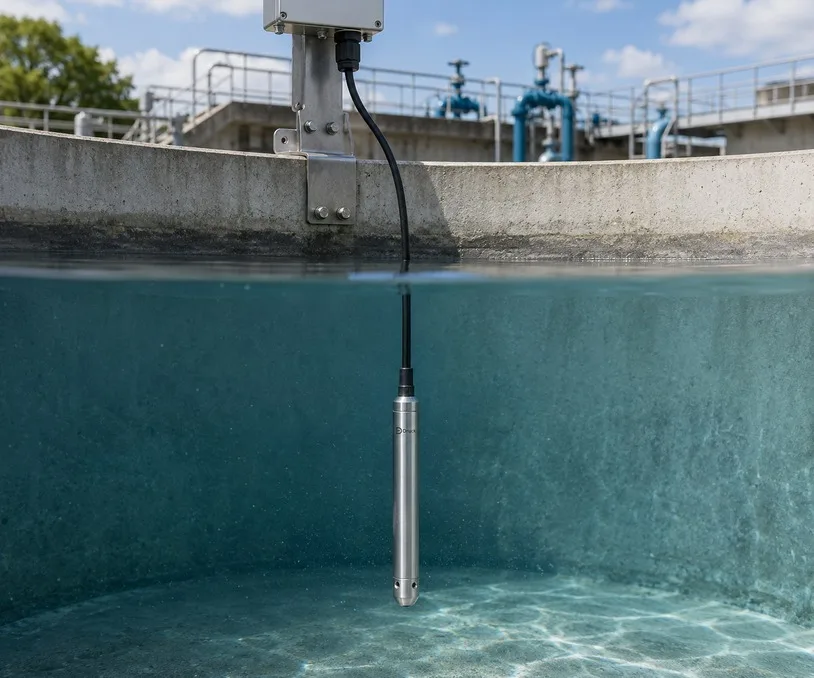

PTX1830
Sonda di livello idrostatica immergibile per la misura continua del livello in serbatoi, pozzi, vasche e acque reflue. La pressione della colonna di liquido è convertita in un segnale proporzionale, con costruzione robusta in acciaio inox, membrana affacciata e versioni per acque cariche e aree classificate.
RSL100
Interruttore di livello a lama vibrante (diapason) per il rilevamento di soglia nei liquidi. La forcella vibra alla propria frequenza e viene smorzata al contatto con il liquido, generando la commutazione; affidabile e privo di taratura, insensibile a schiuma, turbolenza e variazioni di densità.
RSL200
Interruttore di livello a lama vibrante (diapason) per il rilevamento di soglia nei solidi sfusi: granuli e polveri. La forcella vibrante viene smorzata quando il materiale la ricopre, generando la commutazione; affidabile e privo di taratura, insensibile alle caratteristiche del prodotto.
SmartLine
Misuratori di livello a radar per misura continua senza contatto o a onda guidata: l’impulso elettromagnetico riflesso dalla superficie determina il livello, indipendentemente da densità, pressione, temperatura e presenza di vapori. Soluzione di riferimento per liquidi di processo, serbatoi in pressione e condizioni gravose.
Torrix
Sonde magnetostrittive per la misura continua di livello ad alta precisione: un galleggiante magnetico scorre lungo lo stelo e la posizione è determinata dal tempo di transito di un impulso, con risoluzione dell’ordine del millimetro. Ideali per serbatoi di stoccaggio e misura d’interfaccia tra due liquidi.
UNIK5000
Piattaforma di sonde di livello idrostatiche configurabili per la misura continua in serbatoi, pozzi e vasche, con ampia scelta di campi, materiali e connessioni. La pressione della colonna di liquido è convertita in un segnale proporzionale ad alta accuratezza, con versioni per aree classificate.
Domande frequenti sui sensori di livello
Le risposte alle domande più comuni che riceviamo da tecnici di processo, strumentisti e responsabili di impianto.
Come si sceglie la tecnologia di misura di livello più adatta?
La scelta dipende principalmente dal tipo di prodotto (liquido, fango, solido granulare), dalle condizioni di processo (pressione, temperatura, presenza di schiume, vapori o polveri) e dalla necessità di una misura continua o di una semplice segnalazione di soglia. In generale, i sensori idrostatici immergibili sono ideali per serbatoi aperti e pozzi; radar e ultrasuoni per la misura senza contatto su fluidi aggressivi; le sonde capacitive e magnetostrittive per elevata precisione; gli interruttori a diapason e a paletta per il controllo di soglia. I nostri specialisti possono aiutarti a individuare la soluzione più efficace per la tua applicazione.
Qual è la differenza tra misura di livello continua e a soglia?
La misura continua fornisce il valore esatto del livello in ogni istante, restituendo un segnale proporzionale (tipicamente 4–20 mA) utile per gestione delle scorte, bilanci di massa e controllo di processo. La segnalazione di soglia, invece, indica soltanto il raggiungimento di uno o più livelli predefiniti (alto, basso, allarme) tramite un contatto di commutazione, ed è impiegata per la protezione contro sovrariempimento o funzionamento a secco. Spesso le due funzioni convivono nello stesso impianto.
Come funziona un sensore di livello idrostatico immergibile?
Il sensore, immerso nel liquido e posizionato in basso nel recipiente, misura la pressione idrostatica esercitata dalla colonna di fluido sovrastante. Poiché tale pressione è proporzionale all’altezza della colonna e alla densità del liquido, il valore viene convertito in una lettura di livello lineare e continua. È una tecnologia robusta ed economica, particolarmente adatta a serbatoi aperti, pozzi e bacini a pressione atmosferica.
Quali tecnologie permettono la misura di livello senza contatto?
Le tecnologie radar e a ultrasuoni misurano il livello dall’alto, senza contatto con il prodotto: entrambe calcolano la distanza dalla superficie in base al tempo di volo di un’onda (elettromagnetica per il radar, acustica per gli ultrasuoni). Il radar è indipendente da densità, temperatura, pressione e presenza di vapori, risultando adatto anche ad applicazioni gravose; gli ultrasuoni offrono una soluzione economica e di facile installazione su liquidi, fanghi, canali aperti e vasche.
La misura di livello è affidabile in presenza di schiume, turbolenze o alte temperature?
Sì, purché si scelga la tecnologia adeguata. Gli interruttori a diapason sono insensibili a turbolenze, schiume e variazioni di densità e non richiedono taratura; le sonde capacitive sono disponibili in esecuzioni per alte temperature e ambienti gravosi; il radar mantiene prestazioni stabili anche con vapori e forti variazioni di processo. La corretta selezione dello strumento e della configurazione è determinante per garantire misure affidabili in condizioni difficili.
