Trasmettitori di pressione differenziale
Misurano la differenza di pressione tra due punti. Impiegati per misura di portata (con elemento primario), livello in serbatoi in pressione, filtri intasati e monitoraggio di dislivelli su liquidi e gas.
Le caratteristiche dei trasmettitori differenziali

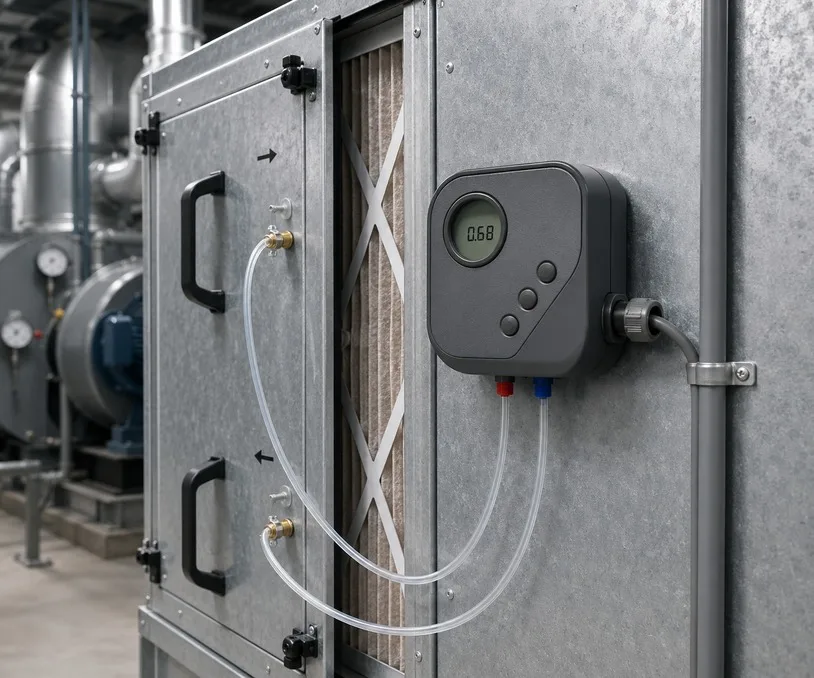

Il trasmettitore di pressione differenziale misura la differenza di pressione tra due punti di un impianto e la converte in un segnale elettrico proporzionale, da inviare a un sistema di controllo o di regolazione. È una grandezza fondamentale dell’automazione, perché da una semplice differenza di pressione si ricavano informazioni tra le più utili in un impianto: la portata di un fluido attraverso un elemento primario, il livello idrostatico in un serbatoio, il grado di intasamento di un filtro, la differenza di pressione tra mandata e ritorno o tra due ambienti. Lo strumento dispone quindi di due prese di pressione — alta e bassa — e fornisce in uscita la loro differenza. A seconda dell’applicazione, questa categoria si articola in due grandi famiglie con esigenze molto diverse. Da un lato i trasmettitori differenziali di processo, robusti e certificati, destinati agli impianti industriali dove si misurano differenze di pressione anche su elevate pressioni statiche e in aree classificate. Dall’altro i trasmettitori differenziali a bassa pressione, dedicati alla misura su aria e gas neutri di differenze molto piccole — dai pascal a qualche millibar — tipiche della ventilazione, del condizionamento, delle camere bianche e del monitoraggio dei filtri.
Misura della differenza di pressione
rilevamento dello scarto tra due prese di pressione (alta e bassa) e conversione in segnale normalizzato.
Applicazioni tipiche
misura di portata su elemento deprimogeno, livello in serbatoi in pressione, intasamento di filtri e cadute di pressione.
Doppia camera di processo
due attacchi (alto/basso) con cella differenziale interposta e membrane di isolamento verso i fluidi.
Uscite e protocolli
segnale analogico con protocollo digitale sovrapposto e bus di campo per integrazione in impianto.
Elevata precisione e stabilità
accuratezza in frazioni di punto percentuale del campo tarato, con bassa deriva nel tempo.
Ampia rangeabilità (turndown)
ritaratura del campo entro ampi rapporti, per coprire differenziali molto piccoli o elevati.
Resistenza alla pressione statica
tenuta a elevate pressioni di linea comuni a entrambe le prese, senza degrado della misura.
Separatori e flange remote
versioni con sigillo separatore per fluidi corrosivi, viscosi, ad alta temperatura o con solidi in sospensione.
Configurazione e diagnostica
impostazione dei parametri, autodiagnosi, allarmi e monitoraggio dello stato dello strumento.
Esecuzioni per aree classificate e SIL
modelli certificati ATEX e idonei a loop di sicurezza secondo livello SIL.
I prodotti per i Trasmettitori di pressione differenziale
Strumenti per la misura della differenza di pressione tra due punti, impiegati per portata su elemento deprimogeno, livello, filtri e monitoraggio di dislivello. Elevata stabilità e reiezione della pressione statica di linea, versioni per aree classificate e fluidi gravosi.
FISCHER DE40
Trasmettitore di pressione differenziale compatto e senza manutenzione, basato sul principio deprimogeno a orifizio (nessuna parte mobile). Per liquidi e gas neutri in building automation e supply: controllo pompe, monitoraggio filtri, portata. Display LCD a colori e uscita analogica.
FISCHER DE58
Trasmettitore di pressione differenziale robusto e resistente alla sovrappressione, con pick-up induttivo senza usura e quindi esente da manutenzione. Unità di misura commutabili e curva caratteristica configurabile via PC, per monitoraggio di miscele gas, applicazioni marine e processi industriali.

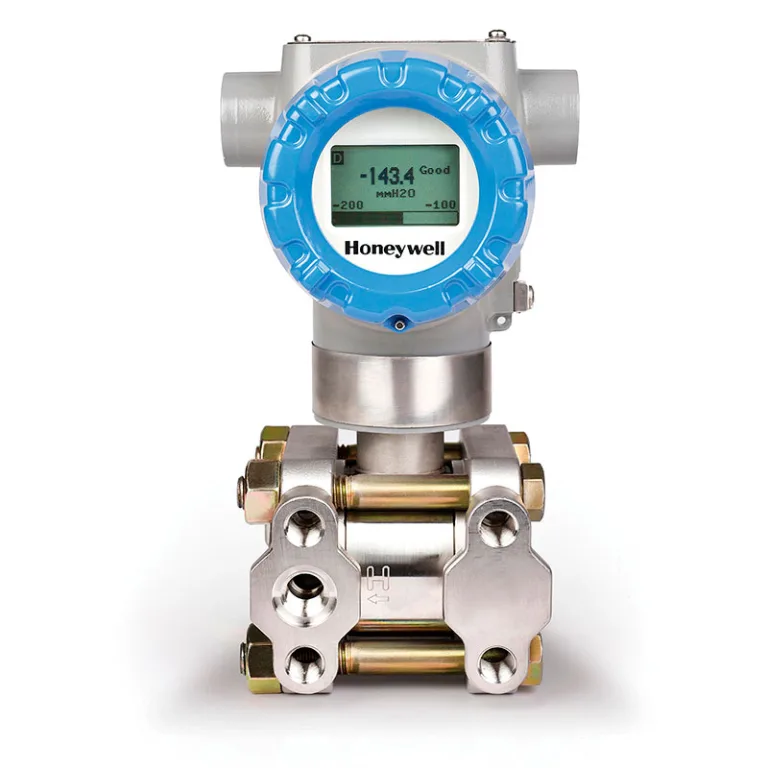

Honeywell STD700-800
Trasmettitore di pressione differenziale per la misura della differenza di pressione tra due punti, impiegato per portata su deprimogeno, livello e perdita di carico su filtri. Buona stabilità e reiezione della pressione statica di linea, per le applicazioni di processo standard.
Domande frequenti sui trasmettitori di pressione differenziale
Le risposte alle domande più comuni che riceviamo da tecnici di processo, strumentisti e responsabili di impianto.
A cosa serve misurare la pressione differenziale?
Dalla differenza di pressione tra due punti si ricavano molte grandezze utili: la portata di un fluido attraverso un elemento primario, il livello idrostatico in un serbatoio, l’intasamento di un filtro, la differenza di pressione tra due ambienti o tra mandata e ritorno di un impianto. È quindi una misura chiave sia nell’industria di processo sia negli impianti di ventilazione e condizionamento
Che differenza c'è tra un trasmettitore differenziale di processo e uno a bassa pressione?
Il trasmettitore di processo è robusto e certificato per impianti industriali gravosi, misura differenze anche su elevate pressioni statiche e dispone di approvazioni ATEX e SIL. Il trasmettitore a bassa pressione è ottimizzato per differenze molto piccole su aria e gas neutri, tipiche di ventilazione, camere bianche e monitoraggio filtri, con sensori ad alta sensibilità, autozero e uscite adatte all’automazione degli edifici. Sono strumenti complementari per campi d’impiego diversi.
Che accuratezza si può ottenere?
Nei trasmettitori di processo l’accuratezza è dell’ordine di frazioni di percento dello span, con stabilità pluriennale elevata. Nei trasmettitori a bassa pressione l’accuratezza dipende molto dal campo, dato che si misurano valori piccolissimi: si va da circa ±1% del fondo scala nelle versioni base fino a valori migliori (dell’ordine di qualche decimo di percento) nelle esecuzioni di precisione o con display. I valori esatti vanno confermati sul datasheet ufficiale in base al modello e al campo.
Cos'è la funzione di autozero e perché è importante nella bassa pressione?
L’autozero azzera automaticamente la misura per compensare le derive dello zero dovute alla posizione di montaggio, alla temperatura o all’invecchiamento. Nelle misure di pressione molto bassa, dove anche una minima deriva incide in percentuale in modo rilevante, l’autozero è essenziale per garantire una lettura affidabile nel tempo e per poter installare lo strumento in qualsiasi orientamento senza perdere accuratezza.
Si possono usare in aree classificate (ATEX)?
I trasmettitori differenziali di processo sono disponibili con approvazioni per aree pericolose (ATEX, IECEx) in esecuzione a prova di esplosione o a sicurezza intrinseca, e con certificazione di sicurezza funzionale SIL. I trasmettitori a bassa pressione per aria e gas sono destinati prevalentemente ad ambienti tecnici non classificati, ma alcuni modelli offrono versioni idonee a zone classificate. La disponibilità delle approvazioni va verificata sul datasheet ufficiale in base al modello.
