Misuratori di portata acqua
Strumenti per misurare la quantità di acqua che scorre in una tubazione. Permettono di conoscere con precisione il volume o la portata del fluido, fondamentali per il controllo e l’ottimizzazione dei processi in reti idriche, impianti industriali e centrali energetiche.
Tecnologie per la misura di portata
I misuratori di portata acqua sono impiegati in numerosi contesti. La scelta della tecnologia dipende dal tipo di fluido, dalle condizioni di processo e dai requisiti di misura.
Ultrasuoni
Misura non invasiva basata sul tempo di transito o sull’effetto Doppler: i trasduttori si applicano sulla tubazione senza contatto con il fluido, senza perdita di carico né parti in movimento. Ideali per acqua e liquidi puliti, con manutenzione minima.
Flussostati
Dispositivi di soglia che segnalano la presenza o l’assenza di flusso, o il superamento di un valore prefissato, tramite un contatto di allarme. Impiegati per protezione impianti e logiche di sicurezza più che per la misura continua.
Vortex
Misura basata sul distacco di vortici a valle di un corpo ostacolo: la frequenza dei vortici è proporzionale alla velocità del fluido. Adatti a liquidi, gas e vapore, robusti e senza parti in movimento.
Turbina
Un rotore posto nel flusso ruota con velocità proporzionale alla portata. Offrono elevata accuratezza e ripetibilità su liquidi puliti a bassa viscosità, con buon rapporto costo/prestazioni.
Massici (Coriolis)
Misurano direttamente la portata massica sfruttando le forze di Coriolis generate dal fluido in movimento. Indipendenti da densità, temperatura e viscosità, offrono la massima accuratezza e misurano anche la densità del fluido.
Magnetici (elettromagnetici)
Basati sulla legge di Faraday: il fluido conduttivo che attraversa un campo magnetico genera una tensione proporzionale alla velocità. Ideali per acqua, reflui e liquidi conduttivi anche sporchi o carichi, senza perdita di carico.
Area variabile (rotametri)
Un galleggiante si posiziona all’interno di un tubo conico in funzione della portata, con lettura diretta su scala graduata. Soluzione semplice, economica e affidabile per indicazioni locali di portata.
Termici
Misurano la portata massica sfruttando lo scambio di calore tra il fluido e un elemento riscaldato. Adatti a portate ridotte di liquidi, con buona sensibilità sui bassi flussi.
I prodotti per misuratori portata acqua
Un’offerta completa di tecnologie per la misura di portata su acqua potabile, reflue, di processo e liquidi industriali, dalle soluzioni non invasive a quelle ad alta accuratezza. Ogni tecnologia risponde a esigenze specifiche in termini di tipo di fluido, accuratezza richiesta, condizioni d’impianto e budget, coprendo l’intero spettro applicativo — dalla semplice indicazione locale al controllo di processo avanzato, fino al rilevamento di flusso per la sicurezza e la protezione degli impianti.

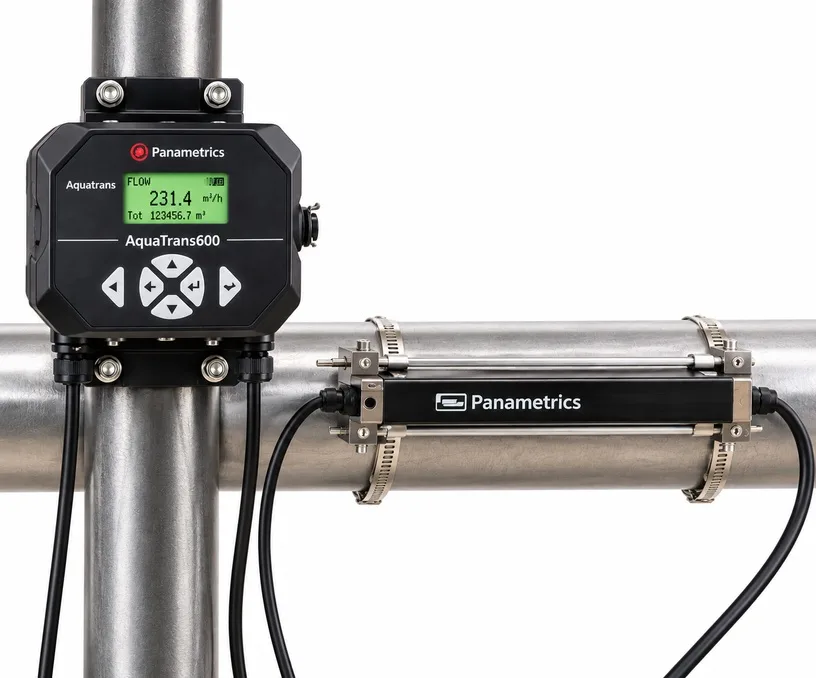

AquaTrans AT600
Sistema a ultrasuoni clamp-on completamente digitale per acqua potabile, reflue, di raffreddamento e riscaldamento. Nessuna parte in movimento, installazione non invasiva, manutenzione minima.
Badger Meter COX
Misuratore di portata a turbina a doppio rotore per liquidi puliti a bassa viscosità, con elevata accuratezza e ampia rangeability. I due rotori controrotanti compensano gli effetti di variazione del profilo di flusso, offrendo misure ripetibili in applicazioni aeronautiche, di collaudo e di travaso.
Blancett FloClean 3A
Misuratore di portata a turbina in esecuzione sanitaria conforme allo standard 3-A, per applicazioni alimentari, delle bevande e farmaceutiche. Corpo in acciaio inox 316L con attacco tri-clamp, adatto a procedure di pulizia e sanificazione senza smontaggio (COP/SOP).
Bronkhorst LIQUI-FLOW
Misuratore e regolatore di portata massica termico per basse portate di liquidi. Misura diretta della portata massica basata sul trasferimento di calore, con controllo integrato per il dosaggio accurato di liquidi in laboratorio e nei processi.
Bronkhorst MagView
Misuratore di portata elettromagnetico compatto per basse portate di liquidi conduttivi. Misura non intrusiva basata sulla legge di Faraday, senza parti in movimento, ideale per macchine e sistemi compatti che richiedono precisione e ingombri ridotti.
Bronkhorst mini CORI-FLOW
Misuratore e regolatore di portata massica Coriolis miniaturizzato per portate molto basse di liquidi e gas. Misura diretta di massa indipendente dalle proprietà del fluido, con controllo PID integrato per dosaggio e riempimento di precisione.
Emerson Micro Motion ELITE CMF
Misuratore di portata massica Coriolis di alta gamma per la misura diretta e simultanea di portata massica, densità e temperatura di liquidi e gas. Massima accuratezza e stabilità, per applicazioni di processo critiche, dosaggio e trasferimento fiscale.
Emerson Micro Motion Serie G
Misuratore di portata massica Coriolis compatto con design bilanciato, per la misura diretta di massa, densità e temperatura di liquidi e gas. Ingombro ridotto e insensibilità alle vibrazioni d’impianto, per un’ampia gamma di applicazioni di processo e dosaggio.
Emerson Rosemount 8700
Misuratore di portata elettromagnetico per liquidi conduttivi: acqua, acque reflue, prodotti chimici e paste. Nessuna parte in movimento né ostruzione, con misura non intrusiva basata sulla legge di Faraday, per un’ampia gamma di applicazioni idriche e di processo.
Hedland Flow-Alert
Flussimetro ad area variabile con indicazione locale e contatto di soglia per il monitoraggio della portata di liquidi e gas. L’elemento mobile fornisce la lettura diretta e aziona un contatto al superamento di una soglia impostata, per allarmi e interblocchi.
Hedland MR Flow Transmitter
Flussimetro ad area variabile con trasmettitore integrato per la misura di portata di liquidi e gas con uscita elettrica. L’elemento mobile si posiziona in funzione della portata e ne trasmette il valore al sistema di controllo, in costruzione robusta per applicazioni industriali e oleodinamiche.
PanaFlow LC
Misuratore clamp-on permanente per applicazioni di processo, certificato per aree pericolose. Adatto a idrocarburi, greggio, oli lubrificanti e raffinati, solventi, prodotti chimici, acqua e acqua di mare.
PanaFlow MV82
Misuratori vortex multivariabili con flow computer integrato. Un unico sensore combina velocità (vortex shedding), temperatura (RTD) e pressione (trasduttore solid-state) nello stesso punto, per il calcolo diretto della portata massica di gas, liquidi e vapore. MV82 a inserzione (linee da 2″ in su), MV84 in linea per diametri ridotti.
PanaFlow MV84
Misuratore vortex multivariabile in linea con flow computer integrato: un unico sensore misura portata massica e volumetrica, temperatura e pressione nello stesso punto, per gas, aria compressa e vapore sulle tubazioni di diametro ridotto.
PanaFlow XMT1000
XMT1000 è il nuovo trasmettitore multicanale per la misura di portata ad ultrasuoni che si basa sull’esperienza di Panametrics e sull’affidabilità del suo predecessore XMT868.
PanaFlow Z3
Misuratore in linea a tre percorsi per misura accurata, ripetibile e ridondante dei liquidi di processo. Flow cell integrata, nessuna perdita di carico, nessuna deriva nel tempo, nessuna manutenzione periodica.
Panametrics DigitalFlow DF868
Trasmettitore clamp-on bicanale per liquidi. Misura bidirezionale, adatto per tubazioni esistenti senza interruzione del servizio.
Yokogawa Rotametro RAGK
Rotametro ad area variabile con tubo di misura in vetro per la misura di portata di liquidi e gas con lettura visiva diretta. Soluzione economica e semplice per l’indicazione locale su fluidi puliti in condizioni di processo moderate.
Yokogawa Rotametro RAMC
Rotametro ad area variabile in esecuzione metallica per la misura di portata di liquidi e gas in condizioni di processo gravose. Corpo metallico robusto con indicazione locale e opzioni di trasmissione, adatto a temperature e pressioni elevate.
Soluzioni applicative
Casi concreti che mostrano come la misura di portata si dimostri essenziale e risolutiva.
Gestione sostenibile delle risorse idriche
Con oltre 30 anni di esperienza, EP SRL affianca le multiutility del settore idrico con tecnologie per misurare, monitorare e calibrare i flussi d’acqua. In un momento in cui le reti perdono il 40-50% della risorsa, le nostre soluzioni supportano una gestione dell’acqua più efficiente e sostenibile.
Domande frequenti sui misuratori di portata
Le risposte alle domande più comuni che riceviamo da tecnici di processo, strumentisti e responsabili di impianto.
Quale tecnologia di misura conviene scegliere?
Dipende dal tipo di fluido, dall’accuratezza richiesta e dalle condizioni d’impianto. Gli ultrasuoni e i magnetici sono ideali per misure non invasive o su liquidi conduttivi anche sporchi; i massici Coriolis offrono la massima accuratezza dove serve la portata massica; turbina e area variabile sono soluzioni efficaci su liquidi puliti; i termici e i vortex coprono esigenze specifiche di portata ridotta o di robustezza. Un’analisi delle condizioni operative permette di individuare la soluzione ottimale.
Qual è la differenza tra misura volumetrica e massica?
La misura volumetrica esprime il volume di fluido che transita nell’unità di tempo, mentre quella massica ne esprime la massa. La portata massica è indipendente da temperatura, pressione e densità, ed è preferibile nei bilanci di processo e nelle applicazioni dove la composizione o le condizioni del fluido variano.
Quando è preferibile una misura non invasiva?
Le tecnologie non invasive, come gli ultrasuoni clamp-on, evitano il taglio della tubazione e il contatto con il fluido, azzerando perdite di carico, fermi impianto e rischi di contaminazione. Sono indicate su linee esistenti, fluidi aggressivi o pregiati e dove serve flessibilità nella scelta del punto di misura.
Che differenza c'è tra un misuratore e un flussostato?
Un misuratore fornisce il valore continuo della portata, mentre un flussostato rileva soltanto la presenza, l’assenza o il superamento di una soglia di flusso, generando un segnale di allarme. Il flussostato è pensato per la protezione degli impianti e le logiche di sicurezza, non per la misura di processo.
Come si integrano questi strumenti nei sistemi di controllo?
La maggior parte degli strumenti mette a disposizione uscite analogiche e protocolli digitali standard, come HART, Modbus e altri bus di campo, per il collegamento diretto a PLC e sistemi di supervisione. La scelta delle uscite dipende dall’architettura d’impianto e va definita in fase di configurazione
