MTIR100-A

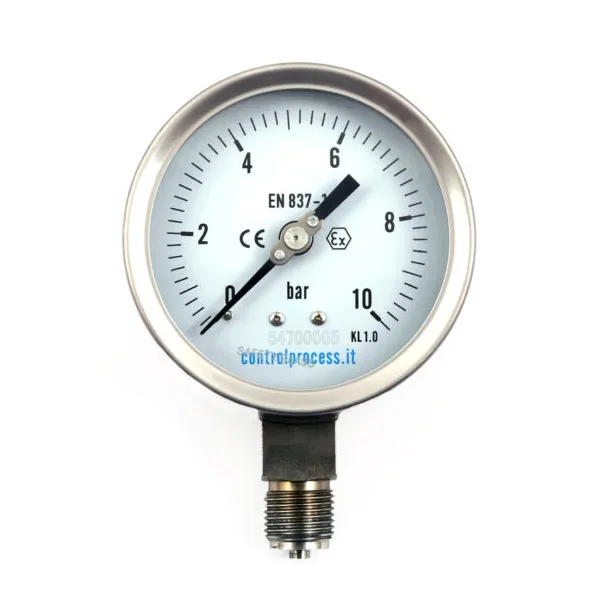

Questo manometro è progettato per misurare la pressione in aree a rischio di esplosione, dove un normale strumento non è ammesso. Porta la marcatura ATEX di categoria 2 per gas del gruppo IIC con classe di temperatura T6 e per polveri del gruppo IIIC con temperatura superficiale massima di 85 °C. Le condizioni speciali di impiego (X) vanno verificate nel certificato. In genere la categoria 2 corrisponde alle zone 1 per i gas e 21 per le polveri. L’attacco al processo, la molla Bourdon e il movimento sono in acciaio inox 316L, adatto a fluidi aggressivi e a ambienti chimici e petrolchimici. La cassa e l’anello in acciaio inox ospitano un quadrante in alluminio bianco con numerazione nera e un vetro di sicurezza multistrato. Il dispositivo di sfogo sulla cassa e sul retro scarica la pressione in caso di rottura dell’elemento di misura, a tutela dell’operatore. L’attacco radiale inferiore è disponibile in G1/2, R1/2 o NPT 1/2. Il diametro di 100 mm offre un’ottima leggibilità a distanza. La precisione è di classe 1,0 secondo la EN 837-1, i campi di misura vanno dal vuoto a 1000 bar e le scale possono essere in bar, psi, kPa, MPa o kg/cm². Il grado di protezione è IP65, con temperatura ambiente da -30 °C a +60 °C e fluido da -30 °C a +120 °C. Come opzione è disponibile la flangia frontale a 3 fori.
